Bar & Dining01 · 设计初衷
声音也是
设计的一部分。
从午后小酌到晚餐，再到晚间音乐，MOTD 的声学规划同时考虑了扩声音乐与语言声在同一空间里的表现。
混响，是人声或乐器停止后仍在室内延续的声音。顾问研究了如何通过融入空间的吸声处理，控制不同频段的余响。
我们的故事 · 空间里的声音
MOTD 的
声学设计。
用餐、现场音乐与交谈，都是 MOTD 体验的一部分。我们在规划空间外观的同时，也认真考量其中的声音，并依据专业声学顾问的建议，完成了吊顶与墙面的吸声处理。
声音也是
02 · 已安装的处理
头顶与四周，
共同发挥作用。
吊顶吸声体
定制悬挂式玻璃纤维板吸声体，为餐区上方提供吸声处理。板材的厚度、尺寸与排列间距，都纳入了声学设计考量。

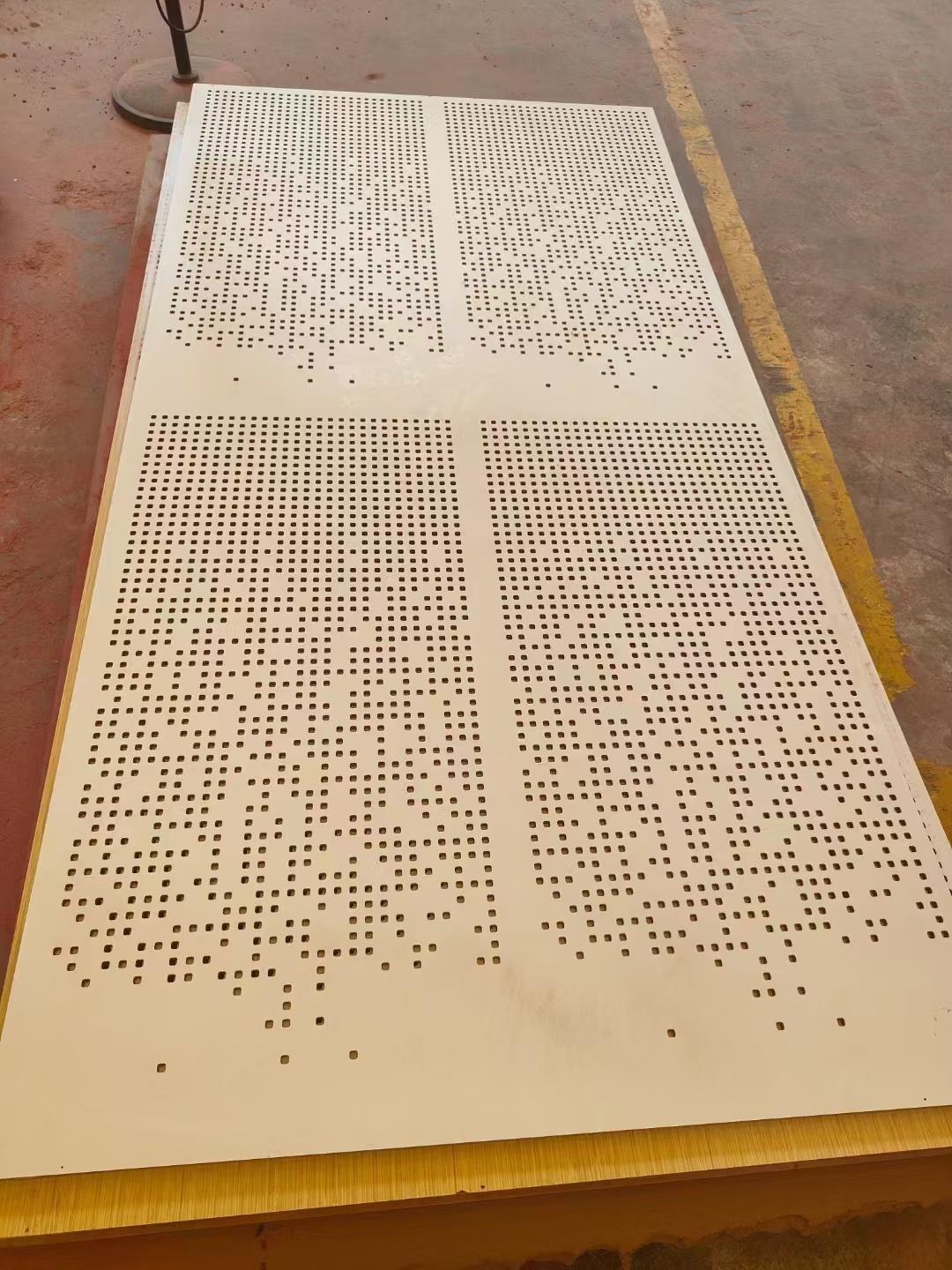

穿孔墙板
穿孔面板配合背后的吸声材料与空气层使用。顾问建议将这套墙面处理与吊顶吸声体结合，以改善模型中仍然偏高的低频混响。
来自声学顾问报告
近看材料与构造。
报告中的原构造图与材料参考照片，进一步说明吊顶与墙面的吸声处理。点击图片可查看原尺寸细节。
03 · 设计如何形成
比较、优化，
再落实。
顾问使用 ODEON 12.0 室内声学模拟软件，比较了三种处理方案。MOTD 已按建议落实最终优化的吊顶与墙面设计。
- 01
原设计方案
最初的装饰方案采用 20 mm 聚酯纤维板吊顶垂片。模型预测的混响时间，高于顾问为项目设定的设计目标。
- 02
加厚吊顶吸声体
第二次模拟采用 50 mm 玻璃纤维板垂片，中高频混响预测有所改善，低频部分仍有进一步优化的空间。
- 03
吊顶与墙面共同优化
最终建议调整吊顶吸声体的尺寸与间距，并将原拟采用的墙面处理改为穿孔吸声板，结合背后的吸声层使用。
04 · 顾问模拟
模型预测
告诉我们什么。
在最终设计的模拟中，500 Hz 与 1,000 Hz 的混响时间均为 0.71 秒；原设计在这两个频段的模拟值则分别为 1.18 秒与 0.96 秒。
各频段的模拟混响时间
以下数值来自设计阶段的模拟，并非完工场地的实测结果。「原设计」指较早提出的材料与布置方案。
所有条形使用相同比例：0–2.00 秒。
- 125 Hz
- 250 Hz
- 500 Hz
- 1,000 Hz
- 2,000 Hz
- 4,000 Hz
技术规格与完整模拟数据
顾问提出的设计规格
- 吊顶吸声体
- 玻璃纤维板，1,200 × 450 × 50 mm；间距约 350 mm。
- 墙面面板
- 厚度为 12–15 mm 的穿孔吸声板。
- 墙板背后的构造
- 150 mm 木龙骨，内部填充 100 mm 厚、密度 64 kg/m³ 的聚酯纤维棉，并与墙体保留 50 mm 空气层。
- 模拟空间
- 餐厅大厅面积约 173 m²，体积约 1,180 m³。
- 设计参考
- 报告为本项目采用的中频混响目标约为 0.7 ± 0.1 秒。
| 频率 | 原设计 | 50 mm 吊顶吸声体 | 吊顶与墙面优化设计 |
|---|---|---|---|
| 125 Hz | 1.88 | 0.98 | 0.82 |
| 250 Hz | 1.83 | 0.94 | 0.79 |
| 500 Hz | 1.18 | 0.74 | 0.71 |
| 1,000 Hz | 0.96 | 0.72 | 0.71 |
| 2,000 Hz | 0.94 | 0.69 | 0.63 |
| 4,000 Hz | 0.71 | 0.60 | 0.59 |
